COEX
COEX lock är gjorda i gjutjärn med ram i varmförzinkat stål. COEX lämpar sig väl för områden med hög belastning men utan krav på täthet. Belastning A15 kN – D400 kN.
Locken fylles med betong, en del modeller klarar även andra typer av toppbeläggning.
COEX tillverkas i en stor mängd standardstorlekar och kan byggas ihop i ett modulsystem.
Enkla lock med ramar
| Dagöppning | Tillåten belastning för betongfyllda lock | |
|---|---|---|
| A15 kN – C250 kN | D400 kN | |
| 750 x 300 600 x 450 |

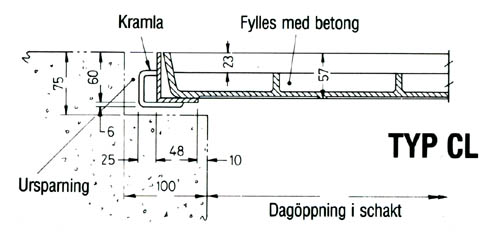

TYP CL TYP CL |
TYP CL TYP CL |
| 600 x 600 750 x 450 750 x 600 900 x 600 750 x 750 900 x 750 900 x 900 |
TYP CL TYP CL TYP CL TYP CL TYP CL TYP CL TYP CL |

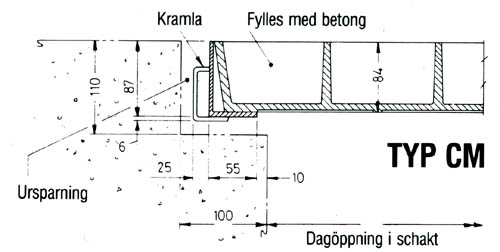

TYP CM TYP CM TYP CM TYP CM TYP CM TYP CM TYP CM |
| 600 x 1050 750 x 1050 600 x 1200 750 x 1200 |
TYP CM TYP CM TYP CM TYP CM |
TYP CM TYP CM TYP CM TYP CM |

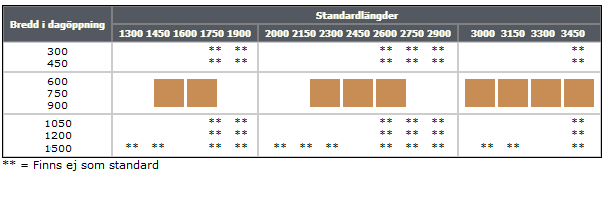

Lock med ramar i kanal
Sammansatta lock i gemensam ram utan bärbalk.
Utöver nedanstående dimensioner kan specialbeställningar utföras efter bifogad ritning.
| Dagöppning | A15 kN – C250 kN | D400 kN |
|---|---|---|
| 300 | TYP CL | TYP CL |
| 450 600 750 900 |
TYP CL TYP CL TYP CL TYP CL |
TYP CM TYP CM TYP CM TYP CM |
| 1050 1200 |
TYP CM TYP CM |
TYP CM TYP CM |

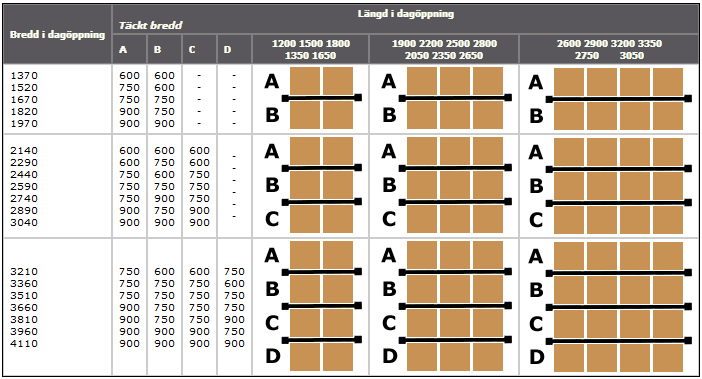

Lock med ramar i kombination
Sammansatta lock i gemensam ram med en eller flera demonterbara balkar.
